Руководство АКПП JF506E (RE5F01A \ 09А)

Полезная информация | Типичные неисправности | Ремонт

Пятиступенчатая автоматическая коробка передач JF506E получила широкое распространение, и устанавливалась на японских и европейских автомобилях. Данная модификация автоматических коробок передач устанавливалось на автомобиле Мазда и Ниссан. В Европе АКПП JF506E известна под названием 09А и с успехом устанавливалась на Ауди, Фольксваген, Ленд Ровер и Ягуар. Основное предназначение данной модели трансмиссии - это использование с переднеприводными автомобилями с двигателем, которые имеют объем не более 3,8 литров.

Коробка передач JF506E зарекомендовал себя как чрезвычайно надежный и долговечный агрегат. Появившись в 1999 году, данная трансмиссия с небольшими видоизменениями просуществовала на конвейере более 10 лет. Все это говорит об ее высокотехнологичности, надежности и функциональности. В зависимости от модификации автоматическая коробка передач имела различный объем масляного картера. Для автомобилей объемом не более 2,5  литров объем гидроблока составлял порядка 5литров. Тогда как на модификации для шестицилиндрового мотора объем масла составлял более 7 литров. Отметим также использование полностью автоматической системы управления гидроблока, что позволено улучшить охлаждение и смазку коробки передач. Необходимо отметить тот факт, что ремонтные работы с данной модификацией коробок передач отличаются сложностью, что неизменно приводит к увеличению стоимости работ. Именно поэтому рекомендуется следовать правилам по обслуживанию и эксплуатации автоматической трансмиссии, что избавит вас от необходимости проведения дорогостоящего ремонта.

Запчасти для АКПП JF506E/09A/RE5F01A купить

Данная модификация пятиступенчатой коробки передач зарекомендовали себя с наилучшей стороны. В то же время необходимо отметить, что у нее имеется типичные проблемы, которые проявляются к пробегу в 150 тысяч километров и более. Так, например, при повреждении гидроблока могут отмечать толчки и рывки при переключении передач. Рекомендуется при первых признаках поломки обращаться в сервисные центры, специалисты которых и устранят имеющиеся неисправности. Чем раньше вы обратитесь в сервисную мастерскую, тем проще будет устранить имеющуюся поломку.

Давление масла в JF 506E

На холостом ходу:

R - 0,78 (7,9) МПа (кг/см2),

(D, 1, 2) - 0,50 (5,1) МПа (кг/см2)

С выжатой педалью газа:

R - 1,74 (17,8) МПа (кг/см2),

(D, 1, 2) - 1,12 (11,4) МПа (кг/см2)

Где находятся сливной и контрольный болты JF506E (09A)

Сливной

Контрольный

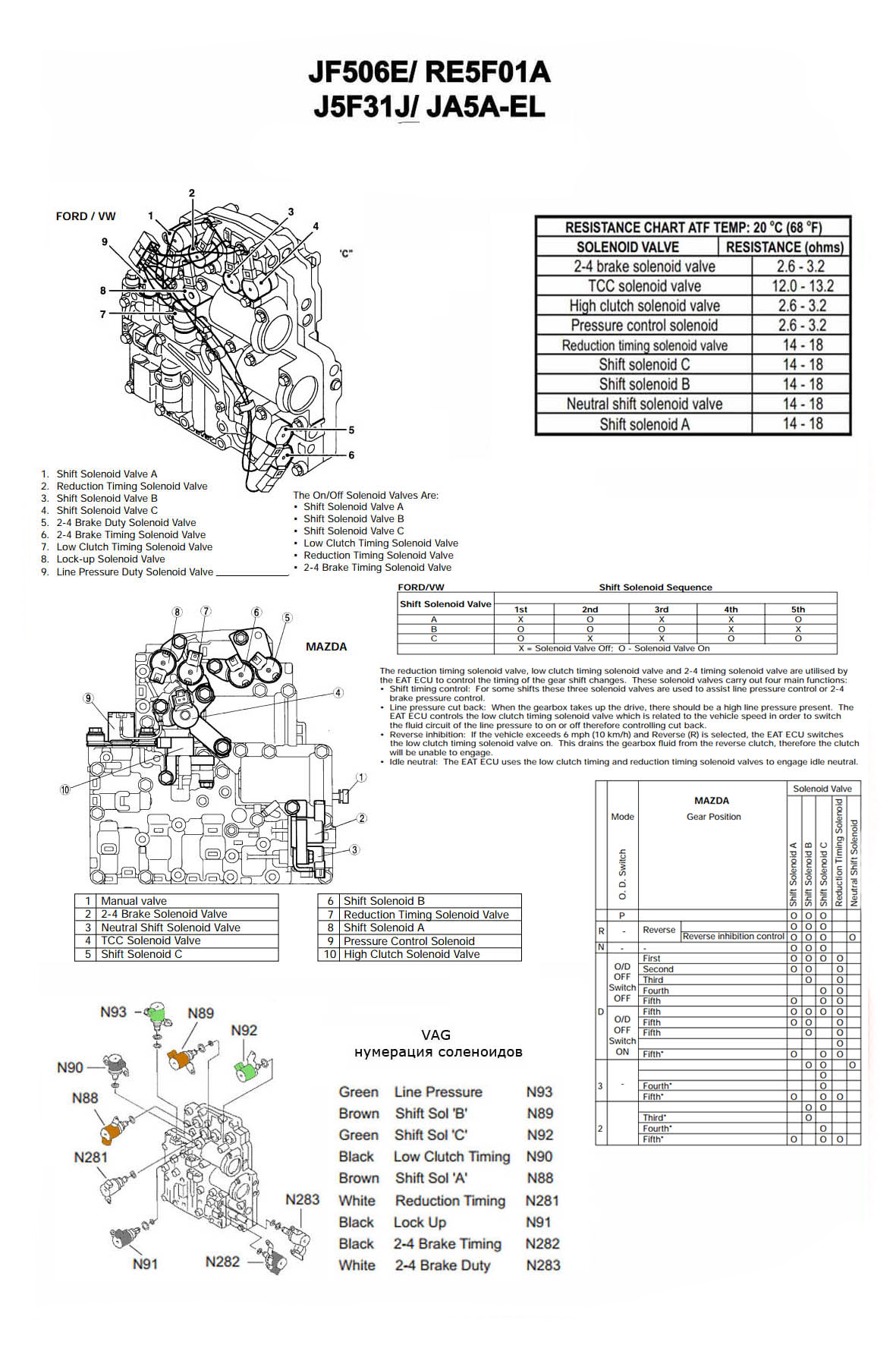

Схема JF506E_RE5F01A

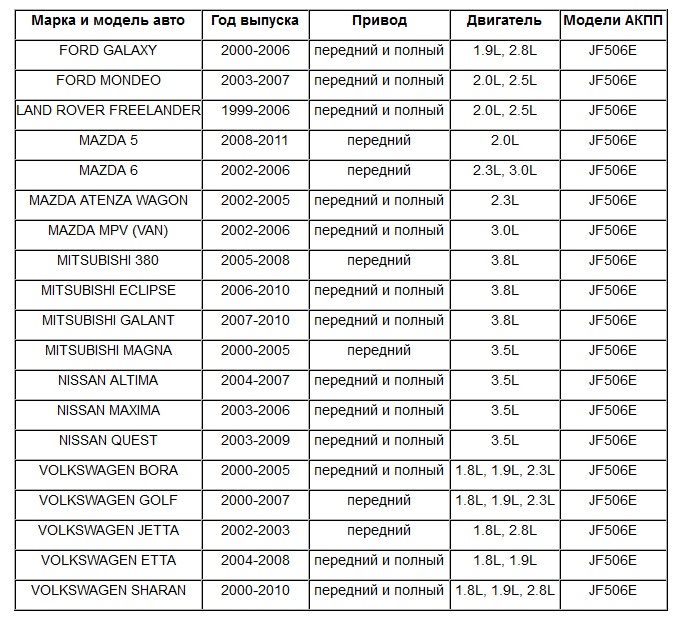

На какие автомобили ставилась JF506E_RE5F01A

Stall Test JF506E_RE5F01A

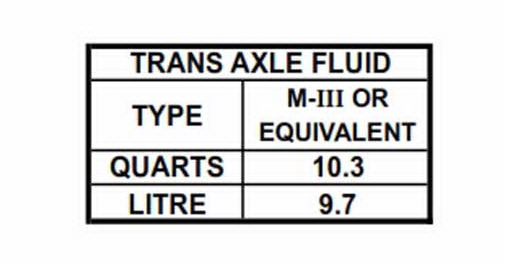

Замена масла JF506E / RE5F01A
