Руководство по ремонту DL501 (0B5) DSG 7 S-Tronic

Полезная информация | Типичные неисправности | Ремонт

Начиная с 2008 года, на Audi моделей Q5, а так же А4, A5, A6, А7, ставят 7-скоростную КПП с преселектором DSG-7, расположенную продольно самой машине. В ней применяется «мокрое» двойное сцепление VAG DL-501б маркировка 0B5. Она собрана из весьма недешёвых компонентов, весит при этом не менее 140 кг. Это позволяет «пробегать» машине до первой основательной переборки коробки – более 100.000 км.

Данные

Маркировка: DL501-7Q

Обозначение:0B5

S tronic

Разработка

Производство

Audi AG, Ингольштадт

VW, Кассель

Модель КП Роботизированная 7-ступенчатая КП с двойной фрикционной муфтой 7-ступенчатая полностью синхронизированная КП, с электрогидравлическим управлением
Сцепление Две охлаждаемые маслом многодисковые фрикционные муфты
Управление Блок Mechatronik включает в себя блок управления гидравлической системы, электронный блок управления и часть датчиков и исполнительных механизмов. Спортивная программа переключения и программа «tiptronic» для ручного переключения передач (по заказу с рулевого колеса tiptronic)
Передаточные числа до 8,1: 7-я передача является повышающей (схема 6 E). Максимальная скорость достигается на 6-й передаче. Диапазон передаточных чисел в настоящее время для бензиновых двигателей составляет около 6, а для дизельных около 8.
Расстояние между валами  89 мм
Крутящий момент до 550 Нм при 9000 об/мин
Масса 140 кг



Согласно справочнику, изделие VAG маркируется как OB5. Оно сочетается с моторами вплоть до версии V8 4.0L. Выдаёт крутящий момент до 500 Нм, работая на максимальных оборотах мотора. Подобно остальным изделиям линейки DSG, в прошивке АКПП применяется урезанный крутящий момент, выдаваемый двигателем на саму коробку. Ремонтные наборы для восстановления работоспособности коробки DL-501 следующие.

Запчасти для АКПП DSG 7 0B5 DL501 (S-Tronic) купить

Схема DL501 0B5 DSG 7 S-Tronic

Встроенный масляный фильтр ATF с фетромембраной (OB5\DL-501). КПП сама по себе разбита на 2 резервуара. В механическом узле расположена сама механика, покрытая гипоидным масляным составом, рассчитанным на МКПП. Блок автоматического управления, содержит фрикционы двойного сцепления и гидроблок, в котором, в свою очередь, применяется выборочное масло для деталей ATF. Оно рассчитано специально для коробки DL501 - и отмечено универсальной маркировкой G-052-529-A-2. От качества масла зависит срок бесперебойной работы КПП.

основной фильтр

Чтобы охладить узлы ATF, применяют отдельный соленоид, функционирующий вместо термостата. Также в системе работает тонкоочистной фильтр. Масло в «кинематике» залито в количестве не менее 7 л. Оно заменяется вместе с наружным и встроенным фильтрами. Одновременно очищают поддонные магниты – спустя каждые 60.000 км., проделанного машиной.

Проверка уровня и замена масла в DL501

По мере того, как машина проходит всё большее общее расстояние, КПП, естественно, изнашивается. Машина нуждается в более частой замене масла – особенно когда есть стимул отсрочить капитальный ремонт АКПП S-Tronic DL501 DSG 7 после прохождения 200.000 км. Проверять, достаточно ли масла, и насколько оно загрязнено, можно через заливной канал. При этом оно должно быть прогрето хотя бы до 38 градусов. Потребуются диагностические приборы, имеющиеся у мастеров СТО. Самостоятельно проводить диагностику имеет смысл, если у вас они есть – а опыт в переборке КПП и других систем автомобиля солиден.



g052182a2

Как и во всех случаях, регулярно меняйте масло – по рекомендациям вашего автопроизводителя. И не ездите слишком агрессивно. Тогда, возможно, машина ваша проедет без капитальной переборки КПП 250.000 км – данная КПП позволяет покрыть такое расстояние благодаря своей надёжности. Если капремонт всё же был уже пройден – вы сможете без особых проблем ездить на своём авто ещё лет 5 (при среднем километраже).

замена масла в dl501

инструкция по замене масла

Какое масло использовать?

Оригинал - G 052 182 A2

Заменитель - SWAG 30 93 2380

Заменитель 2 - Pentosin FFL-2 4008849174216

Характерные проблемы S-Tronic Dl501 0b5

В данном видео мы расскажем о типичных неисправностях S-Tronic DL501 0B5 DSG, постараемся понятным и простым языком объяснить как они себя проявляют, и что можно предпринять в каждом конкретном случае. Время просмотра 7 минут.

Стальная стружка, летящая при работе КПП с барабана сцепления, забивают фильтр и остальные детали устройства. Страдают также её электрическая составляющая, механика, соленоиды и датчики. Когда наслоения стружки на магните увеличатся на несколько миллиметров, потребуется капитальная переборка S-Tronic DL501 0B5 и очистка КПП.



Руководство по ремонту DL501 (0B5) DSG 7 S-Tronic

Бывает, что стружка существенно портит внутренние прокладки и уплотняющие сальники. Если пробег вашего авто пересёк отметку в 120.000 км, вам потребуется ремонтный комплект прокладок и уплотнителей (прокладочный комплект). Не так давно приобретали набор от немецкой компании Autoline – он был существенно ограничен, но включал в себя набор сальников и колец. Сегодня используется аналогичные, но несколько более расширенные наборы от компаний Transtec, Precision, ATOK.

Сцепление

Смена фрикционников на обеих наборах для ремонта сцепления DL501 ведётся единовременно – используют весь комплект, не жалея целые, но уже старые и порядком потрёпанные детали.

Схема сцепления DL501 0b5

схема сцепления stronic dl501

Фрикционы обладают асимметричными каналами, отводящими масло. Это позволяет улучшить само охлаждение.

Пример сгоревшего сцепления

сгоревшее сцепление DL501 0b5

сцепление 2

К тому же здесь требуется корректная их установка – по ходу вращения подвижных частей. Износ фрикционников примерно на 50% приводит к неудовлетворительному срабатыванию узла сцепления.

охлаждение сцепления

Мехатроник

На коробке DL-501, как и на остальных DSG, первым выходит из строя узел мехатроника.

Схема мехатроника DL501 0b5

Узел мехатроника s-tronic dl501 0b5

Данная неисправность проявляется на многих авто. Затруднения в работе заключаются в следующем. Настройки электронного блока управления КПП давали возможность понижать передачу КПП при резком нажатии на педаль газа. Это изменяло скорость и режим работы барабана сцепления. Конструкция деталей сцепления не настолько надёжна, чтобы на авто постоянно резко стартовали, особенно это касается лаунчей, ведущих к перегреву. Отслоения в виде стружки, попадая в масло, существенно «бьют» по электрике мехатроника, точная настройка которой крайне важна для удовлетворительной работы коробки. Работа клапанов также нарушается.

Раскладка соленоидов

схема мехатроника

Плавающая стружка и грязь в DL501 (0B5) приводит к выходу из строя соленоидов. В основном меняются соленоиды с варьируемым потоком VFS, регулирующие электроток, а с ним – и давление масла в пакетах К1 и К2. Те, в свою очередь, действуют сообща с площадкой гидроплиты.

Руководство по ремонту DL501 (0B5) DSG 7 S-Tronic

Эти соленоиды применяются при активации сцепления на DSG-6/7,установленных на Audi или Volkswagen, так и на 6-ступенчатых DCT от Getrag, обладающих «мокрым» сцеплением WD-6-DCT-450 на автомобилях Ford, и на устройствах DCT-470 автомобилей Mitsubishi. Соленоиды тщательно откалиброваны – для их клапанов загрязнённое до черноты масло губительно. Соленоид основного давления VT-5 меняется так же часто.

Довольно часто из строя выходят электронные печатные платы мехатроника, сигнализируют они как правило аварийным режимом, при запущенных случаях аварийный режим не сбрасывается.

аварийный режим stronic dl501

Модуль датчиков (Селектор)

Проблема проявляется на абсолютно разных пробегах, начиная от гарантийных ремонтов на пробегах 30-50.000км., заканчивая 300.000-500.000км.

модуль датчиков dl501 (селектор)

Из симптомов: невозможность включить тот или иной режим (D, R) поскольку электроника считывает положение селектора на "P". Лечится заменой селектора.

схема подключения модуля положения селектора

Электронный блок (ЭБУ)

Так же называют блоком иммобилайзера, поскольку заменить так просто его не выйдет, а необходимо прописывать и привязывать к конкретному автомобилю, по ВИН коду. Выходит из строя довольно часто, по-причине перегревов трансмиссии.



эбу dl501 блок иммобилайзера

Полезные материалы и мануалы

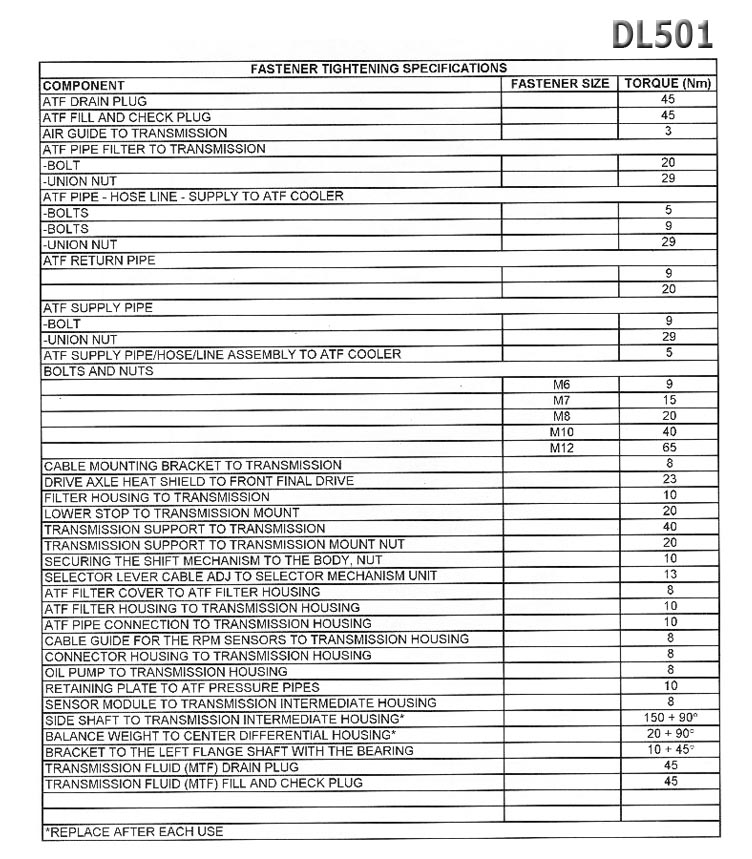

Момент затяжки

Мануал DL501

схема 0b5
