Ремонт АКПП 01N | Переборка автомата Volkswagen Passat B5

Переборка АКПП 01N - приступим

В данном отчете мы предлагаем Вам ознакомиться с ремонтом акпп 01N, установленной на автомобиле Volkswagen Passat B5.

Снимаем саму коробку. О том как это сделать Вы можете найти в полезных статьях на нашем сайте.

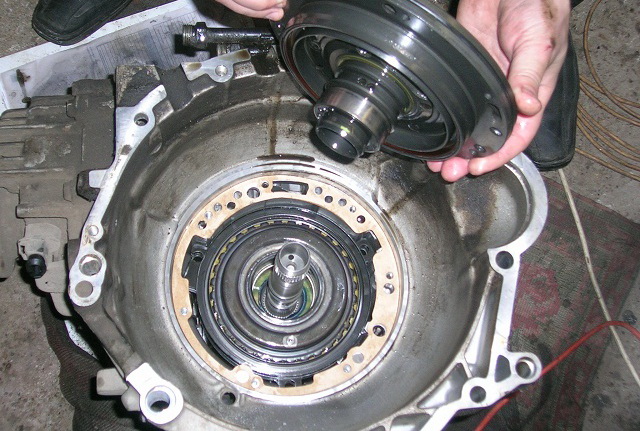

Разбираем ее.
Прокладка маслонасоса не порвана.
В муфте заднего хода К2 и в обоих тормозах фрикционные диски как новые:
Чего не сказать о муфте К3.
Это - верхний и нижний металлические диски: износ металла около 0.5 мм!!!

Металлические диски... Посиневшие и потрескавшиеся...

Все что удалось вытащить

Гидроблок придется промывать - ибо есть отложения от отходивших метал. дисков

Если на Вашей АКПП переключение со 2-й на 3-ю передачу происходит с толчком/рывком или даже ударом - задумайтесь о диагностике АКПП, т.к. если проблема связана именно с коробкой - Вас ожидает тоже самое

Собираем КЗ

Так выглядят новые стальные диски

Меняем поршень в В1
Сами диски погружаем в ATF.
Новая прокладка насоса. Так же заменено резиновое кольцо вокруг насоса.
Меняем поршень В2

Затем меняем сальник ГДТ

Далее кольца уплотнители.

Для сравнения справа новое, слева старое

Собираем пакет тормоза

После того, как установлен планетарный редуктор и одноходовая муфта с двумя стопорными кольцами, устанавливаем привода солнечных шестерен и водила планетарки:

Фиксируем привода болтом, забиваем пробку из оверолл кита. После этого устанавливаем сборку К1-К3:
Потом муфту заднего хода К2

Собираем тормоз

Не забываем прокладку

Затем насос. Не забываем установить пружины разжима тормоза

Осталось только закрутить

Гидроблок акпп 01N

Наша задача - промыть и почистить, удалить накопившуюся грязь.

Очень удобная вещь

Как мы можем увидеть - все в отработавшем масле и грязи

Очищаем гидроблок 01N

Устанавливаем гидроблок на место

Фильтр

Моем поддон и ставим новую прокладку

Устанавливаем коробку. Заливаем масло - все готово!
